프로젝트에 따라 다양한 RTLS 하드웨어를 활용할 수 있습니다.

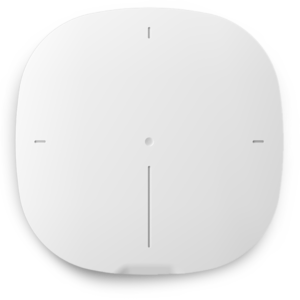

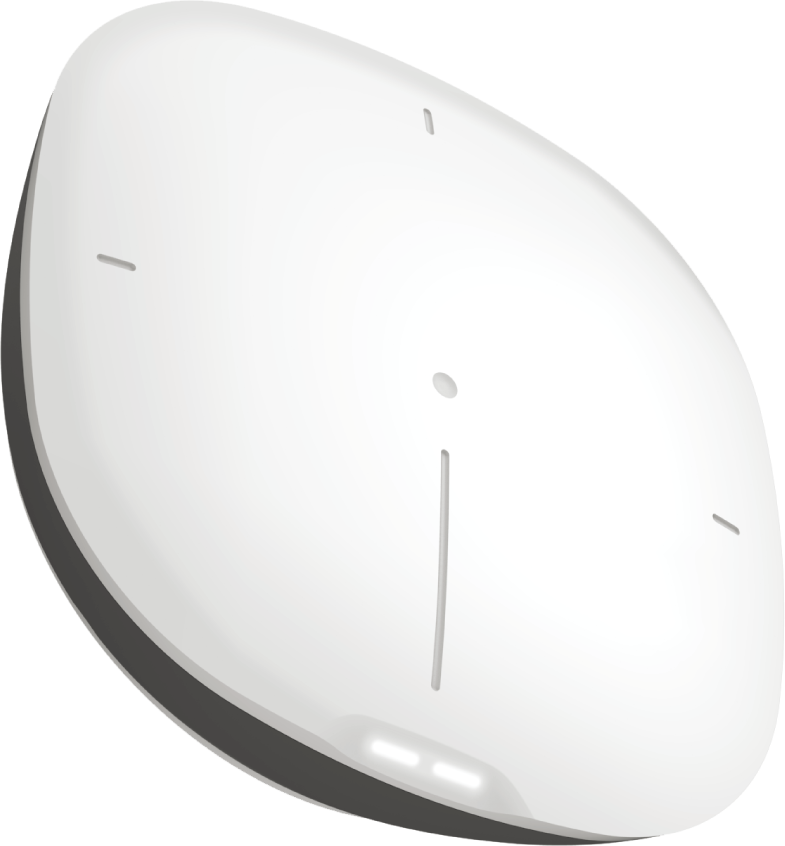

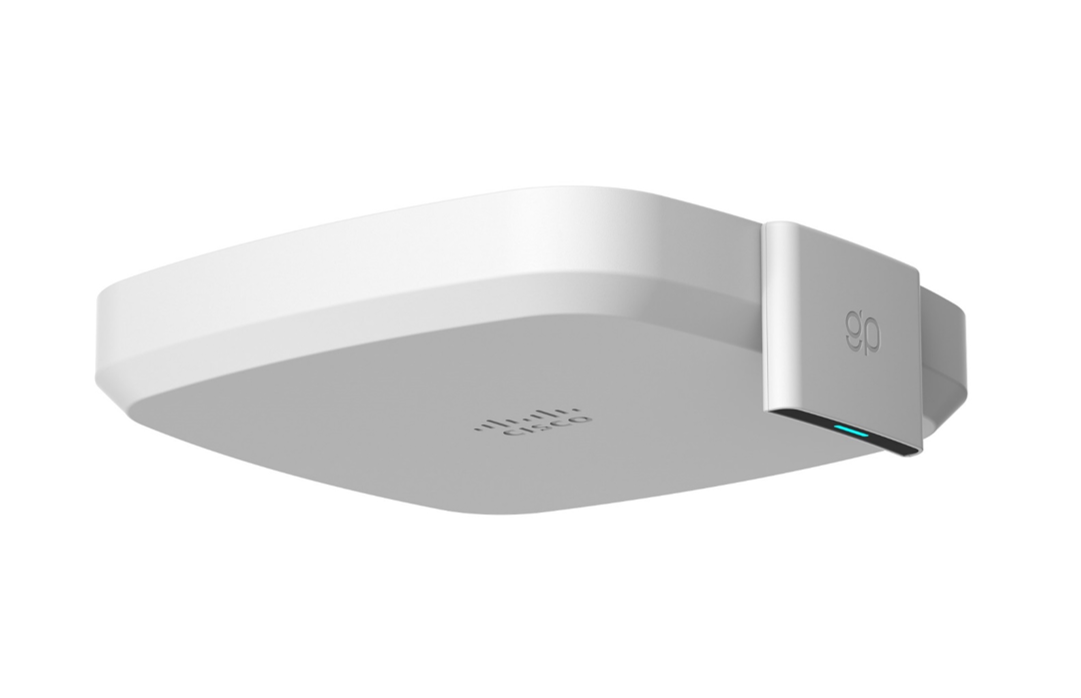

실내 위치 측위를 위한 UWB 로케이터
가장 최신 버전의 RTLS 하드웨어 플랫폼입니다.
다양한 RTLS 통신 환경을 지원하기 위하여 Thread, UWB 및 Ethernet 등의
유/무선 통신 기술을 적용하여 유연하고 확장 가능한 솔루션을 제공합니다.
로케이터로 어느 공간에서도 원활한 설치가 가능하며
모든 UWB 장치와 양방향 통신을 가능하게 하는 위치 및 데이터 서비스를 제공합니다.
UWB 정밀측위 제어 송수신 · 3GHz~8GHz 다양한 UWB Channel(Quovo, NXP) 선택지원
– AoA, TDoA, TWR 등 UWB 측위 기능 선택지원
– Wi-Fi Backhaul I/F지원으로 무선 구축지원
– G-Pixel Display 제어 송수신
– Zigbee/BLE, PoE
RTLS Edge Engine 지원. Cloud SaaS를 위한 Edge Gateway기능
– 기타, BLE 3rd Part Device 통신 지원

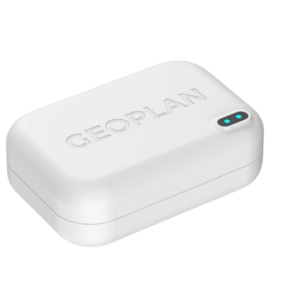

UWB 태그
태그는 추적해야 하는 대상에 부착되는 작은 장치입니다.
RTLS태그는 자산 추적, 차량 추적, 자재나 공정 흐름 분석 및 직원 위치 추적에 사용됩니다.
지오플랜 태그는 긴 배터리 수명과 함께 높은 정확도를 제공하며 영역 내에 수백개의 태그를 동시에 추적할 수 있습니다.
또한, 각 프로젝트에 따라 태그 요구사항이 상이하여 표준화된 태그를 개발하여 제공하고 있습니다.

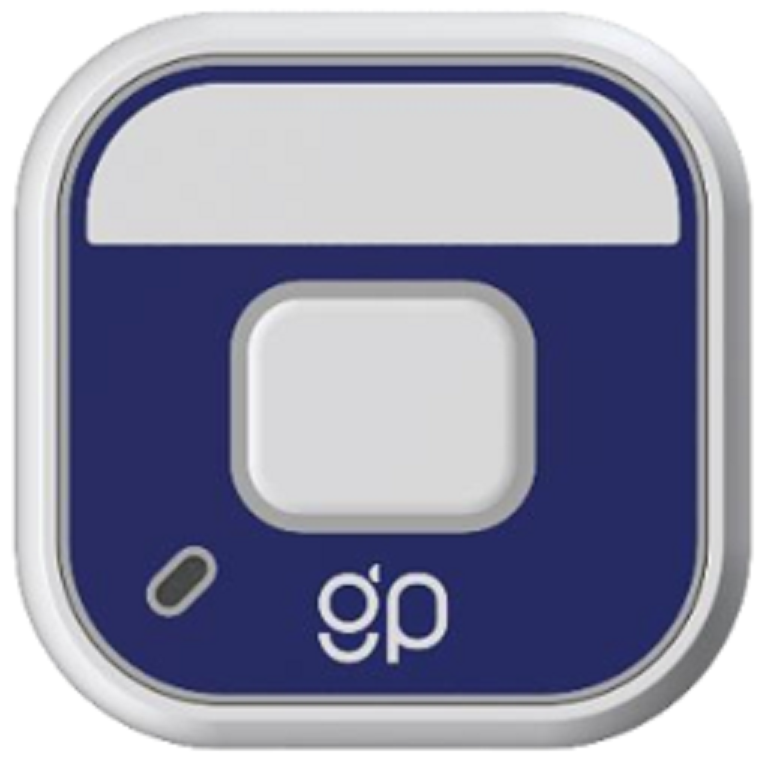

개인 휴대용 태그 GEO TAG / ID200 / ID210
태그는 소형 코인 배터리로 작동되며, 개인이 휴대할 수 있는 가벼운 태그로
사용자 실시간 위치 정보와 트래킹에 활용됩니다.
개인 사용자의 안전을 위한 모션 감지기, 응급 이벤트 발생 시
PUSH 버튼과 동작 확인을 위한 Buzzer 등의 기능을 포함하여 도움을 요청할 수 있습니다.
다양한 UWB Channel
– ID210(QORVO)
– ID200(NXP)
지원 옵션
– UWB 3.5GHz ~ 8GHz
– Bluetooth BLE 5.2, 2.4GHz
– Tilt Sensor For motion detect
– Power Supply Coin battery 3.0V 620m Ah

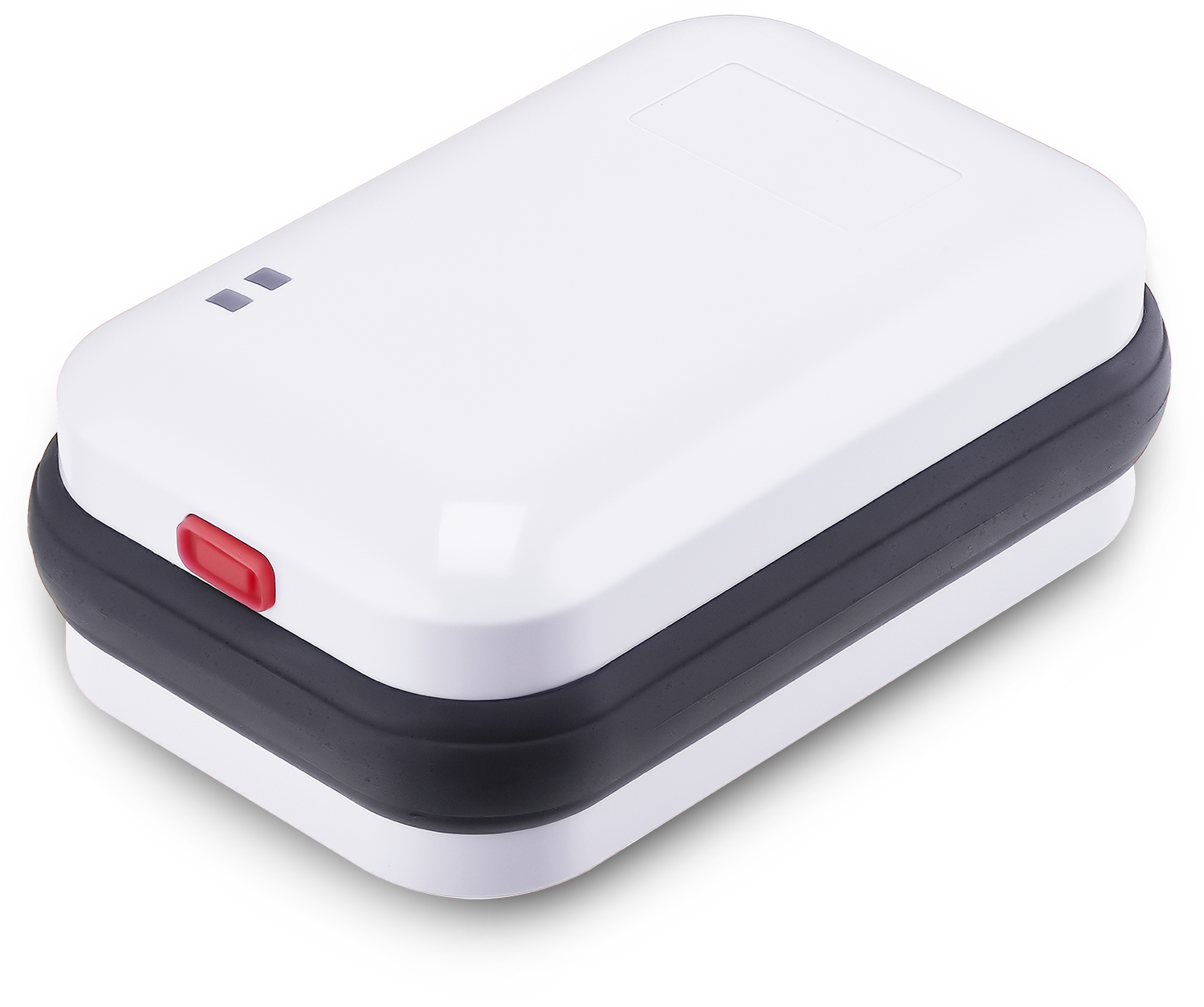

산업용 자산 부착용 태그 GEO TAG / T Series / D Series
다양한 산업 환경에 설치가 용이하도록 제작된 범용 태그로
단단한 외부 케이스와 긴 수명의 배터리를 내장하였으며,
실내 자산, 차량 및 사람을 포함한 모든 개체의 위치를 실시간 추적할 수 있습니다.
성능을 높이기 위해 모션 감지기, 이벤트 발생을 위한 PUSH 버튼,
동작 확인을 위한 LED 등의 기능이 포함되어 있습니다.
지원 옵션
– UWB 3.5GHz ~ 8GHz
– Bluetooth BLE 5.0, 2.4GHz
– LF 125KHz(옵션)
– Tilt Sensor For motion detect Operation
– Power Supply
– DT720/TR740 D size battery, TR741 무선충전, DT730 DC24V

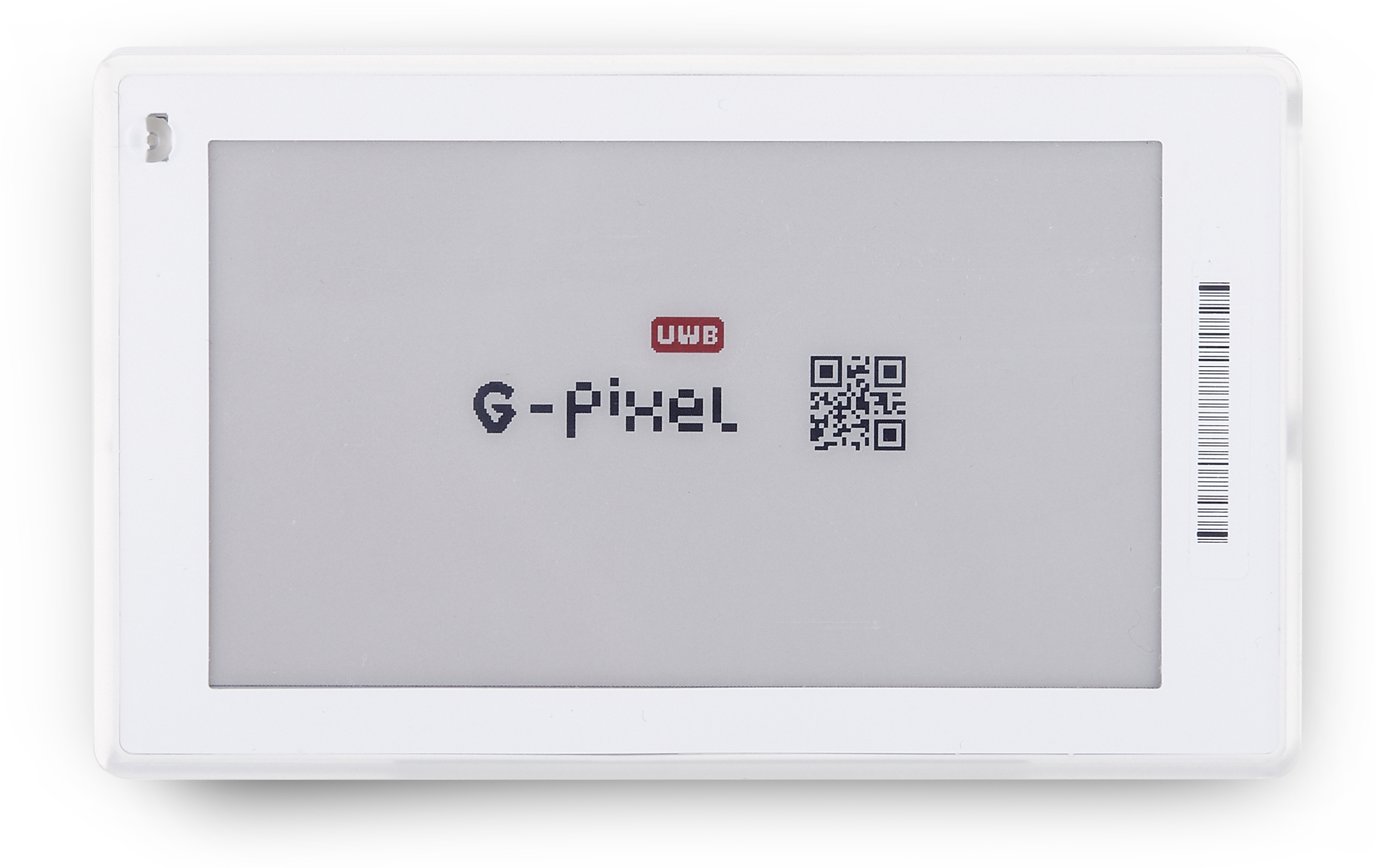

전자 표시 태그 G-Pixel
지픽셀(G-Pixel)은 전자표시기에 위치 기술을 융합한 태그입니다.
유통매장에서 종이 가격표를 대신하여 사용되고 있으며 가격, 재고, 제품 정보 등
다양한 정보를 표시 뿐 아니라 위치 신호를 함께 제공합니다.
단순 위치 데이터만 제공하는 태그에 정보 표시 기능까지 포함 하고 있어 각종 정보들을 시각화 하여
보여줄 수 있으며 품목과 가격, 수량, 재고 현황, 작업 지시, 광고 등을 실시간으로 보여줍니다.
유통 : 실시간 재고 현황, 수량, 제품 정보 시각화,
스마트 피킹, 제품 네비게이션, 가격 자동 전환
물류 : 선입선출관리, 물류이동 시각화 및 관제
지원 옵션
– UWB 3.5GHz ~ 8GHz
– Bluetooth BLE 5.0, 2.4GHz
– 5.8 inch : CR2477 3pcs, 3.7 inch : CR2477 2pcs
– Resolution – 5.8inch 138 DPI, 3.7inch 130DPI, 3 Color(black/white/red)
UWB 모듈
지오플랜 MU500은 UWB와 BLE 콤보 모듈로 NXP사의 SR150 Ultra를 기반으로 합니다.
초광대역(UWB) 송수신기, QN9090BLE MCU 및 SE051 IoT보안 요소를 포함하고 있습니다.
모든 회로, 전원 관리 및 클럭 회로를 하나의 모듈에 통합 설계하였으며
5개의 RF 포트(RX 4개 포트, TRX 1개 포트) 를 지원합니다.
모듈은 IEEE 802.15.4 HRP 및 Bluetooth LE 5.0을 준수합니다.
자사 모듈을 통해 지원하는 기능
– 다양한 제품 형태 제작 가능
– 무선 성능 확보를 위한 HW 제작 편의 제공
– 이종 HW interface 가능하도록 프로토콜 제공
– 다양한 서비스를 구현할 수 있는 FW 제공 가능
– 국제 규격에 적합한 application 개발 가능
